品 牌：日置
品名型号：功率计PW3335
产品简介：DC和0.1Hz～100kHz,单相,量程1mA～20A,±0.15%的较高基本精度
| 功率计PW3335 | |
| 单相功率计、AC/DC高精度测量待机功率、操作时功率 | |
| 高精度测量待机功率、操作时功率 | |
| ±0.15%的较高基本精度 | |
| 1mA量程～20A量程（最大30A保证精度） | |
| DC、和0.1Hz～100kHz和宽频带 | |
| 谐波测量标配、对应IEC62301等各种测量标准 | |
| 变频器/马达的无负载试验中实现低功率因数但高精度测量 | |
| 可同步控制最多8台 | |

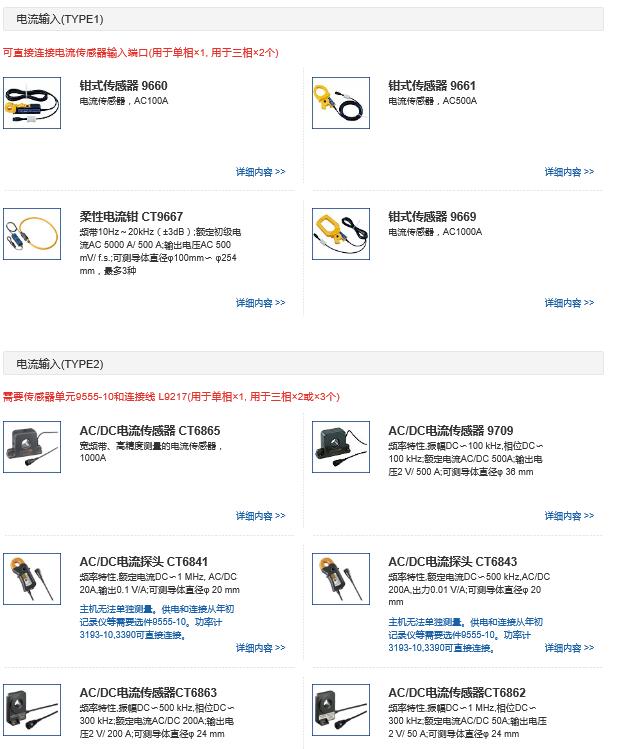

| 最大输入AC5000A，配备外部电流传感器输入端口（仅限PW3335-03、PW3335-04） | |
| 主机不带测试治具。需要使用阻抗分析仪IM7580专用的测试治具。 | |
| 技术指标 | |
| 测量线数 | 单相2线 |
| 测量项目 | 电压、电流、有功功率、视在功率、无功功率、功率因数、相位角、频率、 |
| 最大电流比、电流累积、有功功率累积、累积时间、电压波形峰值、电流波 | |
| 形峰值、电压波峰因数、电流波峰因数、时间平均电流、时间平均有功功率、 | |
| 电压纹波率、电流纹波率 | |
| 谐波相关项目 | 同步频率范围10 Hz～640 Hz，分析次数：最大50次 |
| 谐波电压真有效值、谐波电流真有效值、谐波有功功率、综合谐波电压畸变 | |
| 率、总谐波电流畸变率、基波电压、基波电流、基波有功功率、基波视在功 | |
| 率、基波无功功率、基波功率因数（位移功率因数）、基波电压电流相位差、 | |
| 谐波电压含量、谐波电流含量、谐波有功功率含量 | |
| （仅通过专用软件获得数据：谐波电压相位角、谐波电流相位角、谐波电压 | |
| 电流相位差） | |
| 测量量程 | [电压] AC/DC 6 V～1000 V，8档量程 |
| [电流] AC/DC 1 mA～20 A，14档量程 | |
| [功率] 6.0000 mW～20.000 kW (根据电压·电流量程的组合而定) | |
| 累积测量 | 固定量程累积/自动量程累积可切换 |
| (累积：10000小时以下) | [电流]6位显示（0.00000 mAh～，不同极性和综合值） |
| [有功功率]6位显示（0.00000 mWh～，不同极性和综合值） | |
| 输入电阻 (50/60 Hz) | 电压：2 MΩ，电流：520 mΩ以下 (1 mA～100 mA量程)，15 mΩ以下 (200 |
| mA～20 A量程) | |
| 基本精度 | ±0.1% rdg. ±0.1% f.s. (DC) |
| (有功功率) | ±0.1% rdg. ±0.05% f.s. (45 Hz to 66 Hz, at Input < 50% f.s.) |
| ±0.15% rdg. (45 Hz to 66 Hz, at 50% f.s. ≤ Input) | |
| 显示更新率 | 约5次/s~20s（根据平均次数的设置而变化） |
| 频率特性 | DC，0.1Hz～100kHz |
| D/A输出 | 7ch（从以下中选择输出项目）、电平输出DC ±2 Vf.s.或5 V f.s.，波形输出 |
| 仅限-02/-04机型 | 1 V f.s.电平输出/波形输出（电压/电流/有功功率），电平输出（实在功率/ |
| 无功功率/功率因数等），高速电平输出（电压/电流/有功功率） | |
| 功能 | [整流方式切换] AC+DC, AC+DC Umn, AC, DC, FND |
| 自动量程、平均值、VT·CT设置、同步控制、MAX/MIN等 | |

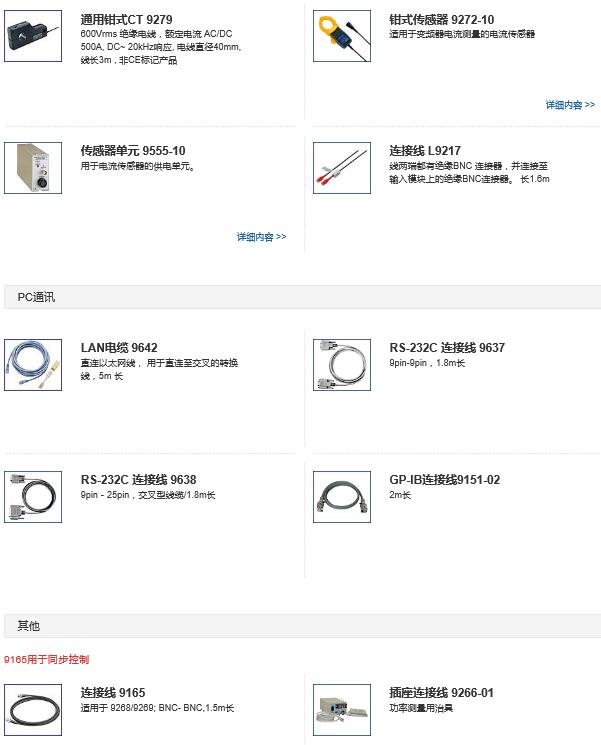

| 接口 | 标配 LAN，RS-232C (除-01外), GP-IB (仅限-01，-04机型) |
| 电源 | AC 100～240 V, 50/60 Hz,30 VA |
| 体积及重量 | 210W × 100H × 245D mm, 3 kg |
| 附件 | 使用说明书 ×1，电源线 ×1,电压·电流输入端口用安全护套 ×2 |
