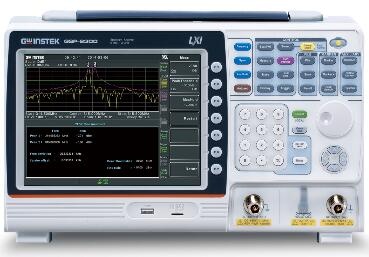

频率

频率

范围

9 kHz ~ 3.0 GHz

分辨率

1 Hz

频率参考源

精确度

±(最后调校周期×老化率) +过温度稳定度+电压供给的稳定度

老化率

±2 ppm max.

调校后1年

过温度的频率稳定度

±0.025 ppm

0 ~ 50 °C

电压供给的稳定度

±0.02 ppm

频率读值精度

开始、停止、中心、标记

 ±(标记频率显示值×频率参考精度+10%×分辨率带宽+频率分辨率¹)

扫描点数

最多601点，最少6点

标记频率计数器

分辨率

1 Hz、10 Hz、100 Hz、1 kHz

精确度

 ±(标记频率显示值×频率参考精度+计频器分辨率)

RBW/Span≥0.02; Mkr level to DNL>30 dB

频距

范围

0 Hz (zero span), 100 Hz ~ 3 GHz

分辨率

1 Hz

精确度

 ±频率分辨率¹

 RBW:自动

相位噪声

距离载波信号的偏移量

Fc =1 GHz; RBW = 1 kHz, VBW = 10　Hz; Average≥40

10 kHz

<-88 dBc/Hz

 典型值²

100 kHz

<-95 dBc/Hz

 典型值

1 MHz

<-113 dBc/Hz

 典型值

分辨率带宽(RBW)滤波器

滤波器带宽

1Hz ~ 1MHz，1-3-10步进

-3dB 带宽

200 Hz、9 kHz、120 kHz、1MHz

-6dB 带宽

精确度

± 8%, RBW = 1 MHz

标示值³

± 5%, RBW < 1 MHz

标示值

形状系数

< 4.5:1

典型的带宽比率: -60dB:-3dB

视频带宽(VBW)滤波器

滤波器带宽

1 Hz ~ 1 MHz, 1-3-10步进

-3dB 带宽

*1. 频率分辨率 = 频距/(扫描点数-1)
*2. 本数据表中的典型规格指的是在20~30℃下，80%以上的测试机器中的95%机器水平，这些并不在保证规格内
*3. 标示值代表是预期的性能，这些并不在保证规格内。

振幅

振幅范围

测量范围

100 kHz ~ 1 MHz

由显示平均噪声位准(DANL) ~+18dBm

1 MHz ~ 10 MHz

由显示平均噪声位准(DANL) ~+21dBm

10 MHz ~ 3 GHz

由显示平均噪声位准(DANL) ~+30dBm

衰减器

输入衰减器范围

0 ~ 50 dB，1 dB步进

自动或者手动设定

最大安全输入准位

平均的连续功率

≤+33 dBm

输入衰减器的设定≥10 dB

直流电压

± 50 V

1dB增益压缩

输入混波器端的总功率

> 0 dBm

典型值；fc≥50 MHz；关闭前级放大器

前级放大器端的总功率

> -22 dBm

典型值；fc≥50 MHz；开启前级放大器

 混波器的功率位准(dBm)＝输入功率(dBm)－输入衰减量(dB)

显示平均噪声准位 (DANL)⁴

关闭前级放大器

RF衰减量0 dB；RF输入端连接50Ω负载; RBW 10 Hz；VBW 10 Hz；频距500Hz ; 参考准位-60 dBm; 轨迹平均≥40次

9 kHz ~ 100 kHz

< -93 dBm

标示值

100 kHz ~ 1 MHz

< -90 dBm - 3×(f/100 kHz) dB

1 MHz ~ 10 MHz

< -122 dBm

10 MHz ~ 3 GHz

< -122 dBm

开启前级放大器

RF衰减量0 dB；RF输入端连接50Ω负载; RBW 10 Hz；VBW 10 Hz；频距500Hz ; 参考准位-60 dBm; 轨迹平均≥40次

100 kHz ~ 1 MHz

< -108 dBm - 3×(f/100 kHz) dB

标示值

1 MHz ~ 10 MHz

< -142 dBm

10 MHz ~ 3 GHz

< -142 dBm + 3×(f/1 GHz) dB

*4. 显示平均噪声准位规格不含旁生噪声响应的规格

准位显示范围

刻度

对数, 线性

单位

dBm, dBmV, dBuV, V, W

标记准位读值

0.01 dB

对数刻度

参考位准的0.01 %

线性刻度

准位显示模式

轨迹, Topographic, Spectrogram

单一/分割窗口
